切疊一體機CCD檢測系統
應用簡介說明：切疊一體機外觀檢測系統，采用CCD對極片表面進行實時拍照，實現檢測1正1負放卷、極耳模切、裁切后CCD檢測，實現對產品的自動化檢測。
1、檢測內容
①極片尺寸檢測
②極片對齊度檢測
③極片瑕疵外觀檢測
④疊片對齊度檢測
⑤疊片定位
1、檢測內容
①極片尺寸檢測
②極片對齊度檢測
③極片瑕疵外觀檢測
④疊片對齊度檢測
⑤疊片定位

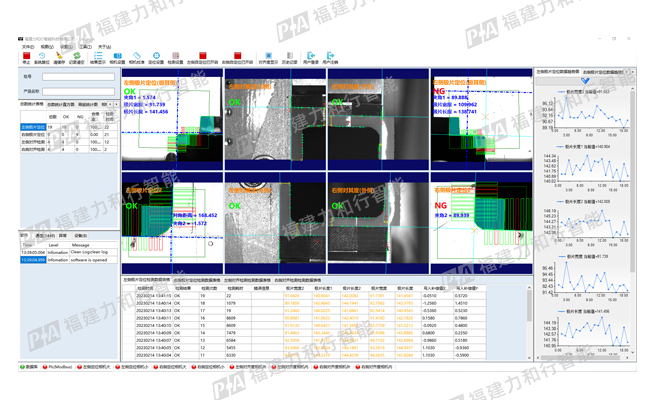

檢測畫面：
技術參數：
| 極片寬度 | 590mm |
| 涂布工藝 | 連續 |
| 相機配置 | 200W,500W,1200W面陣/4K線掃 |
| 尺寸檢測精度 | 0.15mm |
| 缺陷檢測誤判率 | ≤0.5% |
| 極片定位糾偏精度 | ≤±0.2mm |
| 疊片單片效率 | ≤200ms |
| 復合AB面對齊度 | ≤±0.5mm |
| 電芯對齊度CMK | ≥1.33 |
| GRR | ≤10% |
| NDC | ≥5% |
| 誤判 | 檢測率 ≥99.9% 誤剔率≤0.1 % |
| 漏判 | 0 |
